产品可广泛用于均聚PP和低乙烯含量(≤8%)共聚PP阻燃材料。产品添加量少（添加量1-2%），不需要再添加三氧
化二锑，不析出、耐迁移。是插座、汽车波纹管、电器骨架、矿用PP板、暖风机外壳等阻燃PP制品新型阻燃剂。
1．添加量少，在均聚PP中添加量1.0-1.5%，低乙烯含量共聚PP添加量2.0-3.0%，阻燃等级就可以达到UL94 V-2级；
2．可以填充10-20%的滑石粉、硫酸钡等无机填料；
3．不需添加三氧化二锑，不含任何重金属；
4．用该产品制备阻燃PP在70-80℃烘烤300小时表面阻燃剂无析出，耐迁移，耐光热稳定
性好；
5．满足IEC60695-2-13 GWIT775℃(3.0mm)要求以及IEC60695-2-12 GWFI 960℃(3.0mm)要求；
6．用该产品制备阻燃PP符合SGS和REACH要求。
二．质量指标

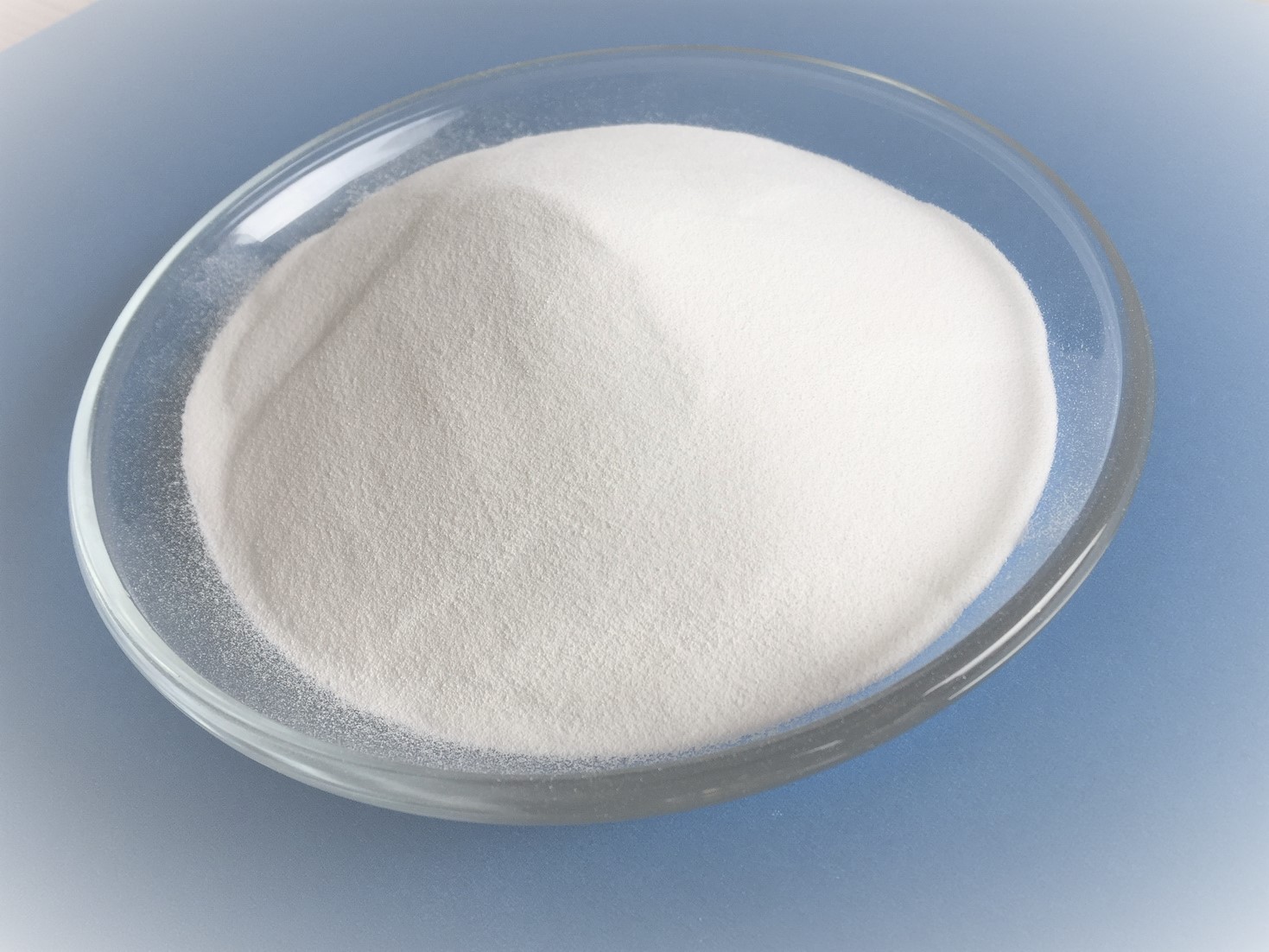

1、外观：白色超细粉末
2、干燥失重≦0.5%
3、分解温度TGA（2%）：260℃
三．毒性
1、LD50(小白鼠口服)>5300mg/kg(属无毒)
2、潜在致癌性：无
3、皮肤刺激性：无
四．主要应用
表1.不含填料阻燃聚丙烯体系
|
测试项目 |
测试标准 |
单位 |
1 |
2 |
|
均聚PP |
低乙烯含量(≤8%)共聚PP |
|||
|
1.0-2.0％阻燃剂 |
2.0-3.0％阻燃剂 |
|||
|
密度 |
ISO 1183 |
g/cm3 |
0.91 |
0.91 |
|
熔融指数 |
ISO 1133 |
g/10min |
13.5 |
12.1 |
|
拉伸强度 |
ISO 527 |
Mpa |
32 |
26 |
|
断裂伸长率 |
ISO 527 |
% |
50 |
80 |
|
弯曲模量 |
ISO 178 |
Mpa |
1400 |
1250 |
|
弯曲强度 |
ISO 178 |
Mpa |
36 |
32 |
|
缺口冲击强度 |
ISO 180 |
KJ/m2 |
3.5 |
8.0 |
|
阻燃等级 |
UL94 |
3.20mm |
V-2 |
V-2 |
|
阻燃等级 |
1.60mm |
V-2 |
V-2 |
表2.含填料阻燃聚丙烯体系
测试项目
测试标准
单位
1
2
均聚PP+20%硫酸钡
均聚PP+20%滑石粉
2.0-3.0％阻燃剂
2.5-3.5％阻燃剂
密度
ISO 1183
g/cm3
1.06
1.06
熔融指数
ISO 1133
g/10min
14.0
13.0
拉伸强度
ISO 527
Mpa
30
30
断裂伸长率
ISO 527
%
30
30
弯曲模量
ISO 178
Mpa
1450
1700
弯曲强度
ISO 178
Mpa
38
40
缺口冲击强度
ISO 180
KJ/m2
3.0
3.0
阻燃等级
UL94
3.20mm
V-2
V-2
阻燃等级
1.60mm
V-2
V-2
灼热丝(GWIT)
IEC 60695-2-13
℃(2.0mm)
775
775
灼热丝(GWFT)
IEC 60695-2-12
℃(2.0mm)
960
960
五．加工注意事项
1．避免加入碳酸钙填料，对阻燃性能不利；
2. 设备须保证温控准确，避免设备因温控不准出现局部过热导致阻燃剂提前发挥作用而降低材料物性现象，建议加工温度设置
范围为：170-170-170-170-180-180-180-180℃；
3．为确保混合均匀，最好在配方中添加少量聚丙烯粉体，保证换料均匀，达到更好的分散效果；
4．螺杆组合使用弱剪切型，以免材料剪切过强导致材料降解。
六．包装
25公斤/包，纸塑或PP编织袋。
备注：低乙烯含量(≤8%)共聚PP例如：PP EP300M、PP EPC30R-H及PP AP3N等。
